Hvordan finner jeg c/c på varmekabel?
Senteravstanden er areal delt på kabellengde. Begge tallene står på tegningen og i databladet, og likevel er det her de fleste bommer — for det finnes to arealer og to lengder å velge mellom.
Det er to arealer, og de brukes til hver sin ting
Du skal legge varmekabel på et bad. Effekten regner du av hele gulvet, bruttoarealet — det er bygget som skal varmes. Senteravstanden regner du av noe annet: det kabelen faktisk skal dekke.
Badekaret regnes ikke med. Ikke innredningen heller, eller noe annet som står rett på gulvet uten føtter. Sikkerhetsavstandene holdes også utenfor. Begge formlene «tar areal», og det er nettopp derfor de blandes — regner du c/c av bruttoarealet, blir senteravstanden for stor. Gulvet ser riktig ut på tegningen og har kalde felt i virkeligheten.
Er arealene to, er watt per kvadratmeter det også. De 130 W/m² du slår opp for et bad, gjelder bruttoarealet — det er hele rommet som skal varmes. Taket på 160 W/m² gjelder det kabelen ligger under. Samme enhet, to nevnere, og det er den siste som avgjør om kabelen ligger for tett.
Lengden er den du kjøpte
Kabellengden regnes ikke ut. Den slås opp i databladet, på samme måte som utløsestrømmen til et vern — det er en produktverdi, ikke noe du kommer fram til.
Og det er den kjøpte lengden som skal inn, ikke den beregnede. Kabel selges i faste lengder. Har du regnet deg fram til 42 meter og kjøpt 45, er det 45 meter som skal ut på gulvet.
Regnestykket, og hva feilen koster
c/c (cm) = brukbart areal (m²) × 100 / kabellengde (m)
Det brukbare arealet i kvadratmeter, ganget med hundre, delt på kabellengden i meter. Svaret er senteravstanden i centimeter.
Et bad på 6 m² der innredning og kar legger beslag på 1,5, gir 4,5 m² igjen. Med 45 meter kabel blir det 10 cm. Hva blir det med bruttoarealet i stedet? 13 cm — en tredel for stort, jevnt utover hele gulvet.
For tett er også feil
Senteravstanden er ikke bare en monteringsdetalj — den er en effektinnstilling. Legger du en 17 W/m-kabel med 5 cm senteravstand, blir flateeffekten 17 ÷ 0,05 = 340 W/m². Det er drøyt det dobbelte av taket på 160.
Regnestykket er metereffekten delt på senteravstanden i meter, og svaret gjelder arealet kabelen faktisk dekker. Blir c/c liten, er det verdt å ta den veien: da har du mye kabel på lite areal, og det er effekten som setter grensa, ikke plassen.
Kort c/c er ikke feil i seg selv — med en kabel på 10 W/m er det nettopp slik du får gulvet jevnt varmt. Det er kombinasjonen kort senteravstand og høy metereffekt som er feilen.
Avstandene som ikke er senteravstand
Kabelen skal heller ikke ligge hvor som helst i det arealet den får. Avstandene under er produsentens, ikke normens — de står i varmehåndboka, mens kravene til selve anlegget ligger i NEK 400.
| Avstand | Minst |
|---|---|
| Til ferdig vegg | 3 cm |
| Til sluk | 5 cm |
| Fra vegg, normalt | ½ c-c, men aldri under 3 cm |
| Til kryssende vannrør | 5 mm |
| Til parallelle vannrør | 3 cm |
De to veggradene er ikke i strid: 3 cm er absolutt minstemål til ferdig vegg, ½ c-c er det du normalt sikter på.
Sluk står oppgitt med både 3 og 5 cm i produsentens varmehåndbok. Bruk 5. De to stedene som sier 5 cm, handler om sluk spesifikt; 3 cm-setningen handler om varmehindre generelt og nevner sluket bare i forbifarten. 5 er dessuten den strengeste.
I lavtbyggende gulv — tynnere enn 3 cm — anbefaler håndboka å øke avstanden til sluket opp mot 10 cm.

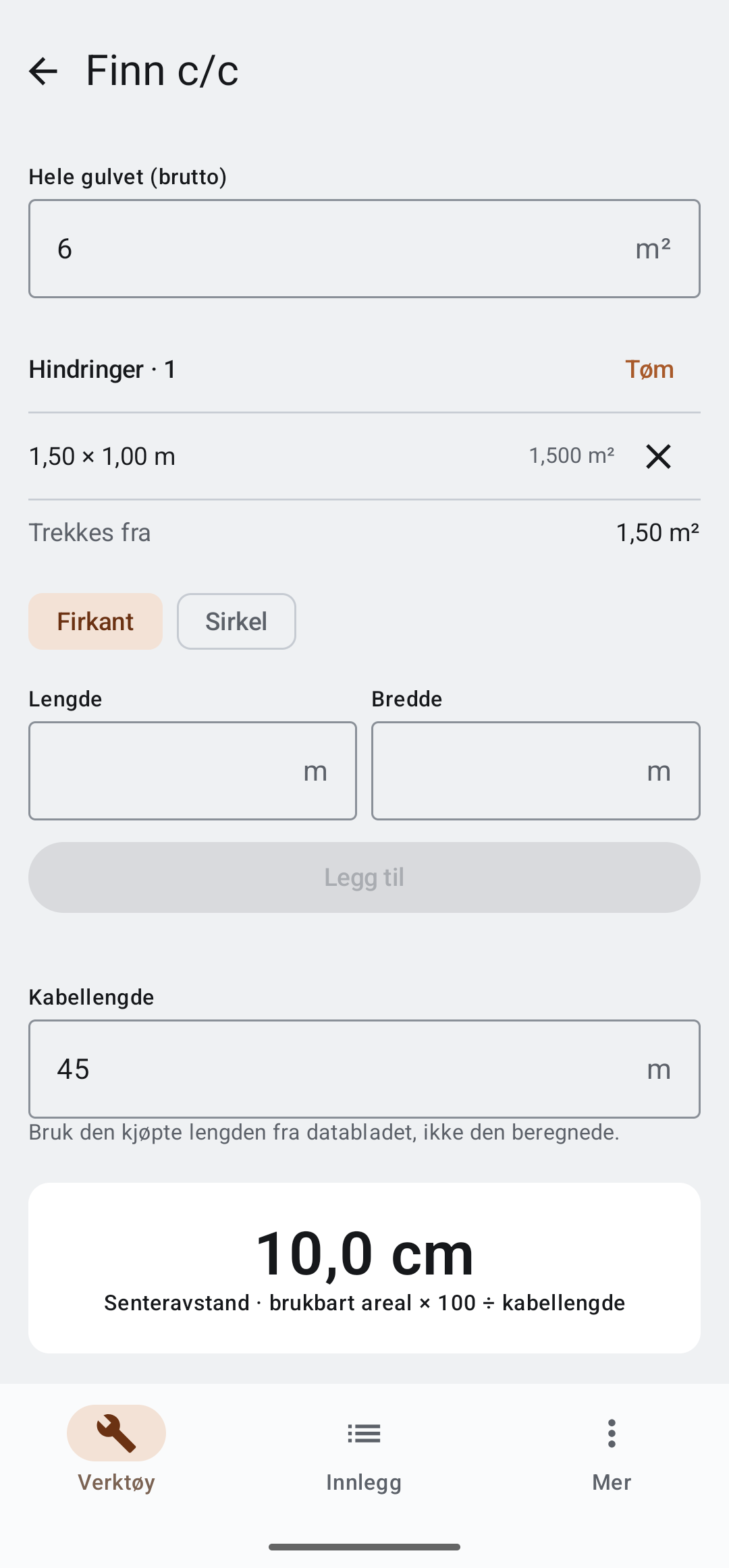

Modulen «Finn c/c» tar bruttoarealet og lar deg trekke fra hindringene én for én, så det brukbare arealet blir regnet og ikke anslått. Hele rekkefølgen på gulvet står samlet på varmekabelsida, og støpemassen over kabelen har sine egne grenser.
